廣東優科檢測是已獲得CNAS和CMA資質認可的第三方檢測機構，自有獨立檢測實驗室，可提供電子連接器耐電壓測試等可靠性測試服務。接下來為大家介紹電子連接器耐電壓測試方法。

1.0 電子連接器耐電壓測試


2.0 目的
這種測試程序的目的是介紹一種測試方法來確定電子連接器在額定電壓內的安全運作性能，以及能夠承受由于轉換、振蕩和其它類似現象所引起的瞬間過載。

3.0 綜述
測試包括特定時間內，在連接器相互絕緣部分或是在絕緣部分與地之間，采用一個高于額定電壓的電壓值。此標準化的目的是確定耐壓值為連接器損壞電壓最小值的75%。 并建議連接器的正常工作電壓為承受電壓值的1/3。

這種測試經常被錯誤地認為是一種擊穿電壓或絕緣強度的測試。導致絕緣破損或測量電冕并非此測試的本意。它用來決定絕緣材料和組件部份間隙是否合適。當一個連接器在這些方面不夠完善時，實施電壓測試將導致不正常放電或者情況惡化。不正常放電伴隨閃光 (表面放電 )﹑火花 (空氣放電 )或破損(擊孔放電 )。

許多因素不同程度影響氣體和固體的不導電行為，例如大氣溫度﹑氣壓﹑環境和電極形式﹑頻率和波形﹑操作速率和測試電壓的持續時間﹑樣品的幾何形式﹑機械壓力和以前的測試紀錄。除非采用根據絕緣體類型合理選擇的或者適當校正的因素，否則單一的絕緣耐壓測試結果是極端困難的。

4.0 樣品的準備
4.1 測試樣品按照連接器規格中說明的應由 (1)一個插頭，(2)一個插座或者 (3)一個插頭和一個插座。
4.2 當儲如特殊測試裝置重復連接或絕緣等特殊準備或條件有做要求，它們?cè)趩为?dú)的連接器規格中被規定。

5.0 實施點
5.1 方法 A
測試電壓應作用在最相近的端子間及連接器外殼和距外殼最近的端子間。
5.2 方法 B
測試電壓應作用在規格說明的相鄰的端子之間。
5.3 方法 C
測試電壓應作用在每個端子之間及所有其它端子和相連接的外殼間。

6.0 測試方法
6.1 測試儀器
6.1.1 高電壓源
電壓性質(交流或者直流)要按照說明。當規定為交流電勢時，高壓電源所提供的測試電壓正常頻率應是60赫茲，且盡可能接近正弦波的形式。其它的電源頻率用于內部質量一致性的測試。除非另有規定，否則所有的交流電勢都應被表示為方根的形式。額定千瓦和電流阻抗在任何測試負載條件下都允許正常工作，并且無任何波形扭曲及電壓設置無明顯變化。當測試樣品需要實質性的測試電容量時，應詳細說明此電源測試規格。當要求最小額定千瓦時，也應詳細說明。當詳細說明直流電勢時，波動容量不超過測試電勢的5%rms。若有需要時，可使用一合適的電流限定裝置來限制電流沖擊至規定值。

6.1.2 電壓測量裝置
除非作另外的說明，否則用以測試所使用電壓的電壓表至少應精確至5%。在交換器的輸出端測試實用電壓。

6.1.3 減壓室
減壓室是用來提供指定的大氣壓的 (見 6.2.1)，當連接器在室內降壓時需向其提供實用測試電壓。除非另有規定，否則，應使用一精確度為±5%的壓力讀數裝置來監控測試全過程的壓力。

6.1.4 誤差指示器
誤差指示器是用來指示不正常漏電現象以防樣品中有此不明顯的現象發生。

6.1.5 漏電指示器
要提供合適的方法測量漏電。除非另有規定，否則漏電不得超過0.5毫安。

6.2 測試步驟
6.2.1 條件

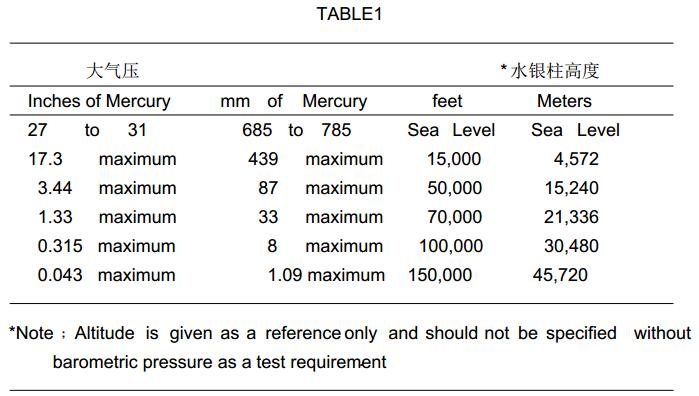

由于大氣壓對暴露在空氣中的連接器的端子之間的耐電壓特性影響很大，因此此項應作為測試的一個要求加以說明。對于減小大氣壓而使耐電壓降低的測試電壓也必須作說明。一個基本的耐電壓要求應在每次海平面的應用中都要做說明。如果需要，依據連接器的應用，基本的耐電壓的要求應由一個近似值在連接器期望運轉的低壓之下的低壓給出。以下是一個用于指定耐電壓測試的標準大氣壓表。

6.2.2 測試電壓
樣品應服從于所規定的一定量和一定屬性 (交流或直流 )的測試電壓。

6.2.3 測試中的電壓上升率
除非另作說明，否則測試電壓應以接近于 500伏/秒(rms or dc)的速率盡可能均勻地從零點上升到規定值。以制造商的觀點，在內部質量一致性的測試中，測試電壓可被瞬間采用。

6.2.4 測試中的電壓持續時間
除非另作說明，否則對于合格測試，測試電壓應維持在規定的值持續60秒。對于內部質量一致性測試，當有規定時，時間可減至5秒。一但完成測試，要逐漸降低電壓以避免沖擊。制造商的觀點是，在內部質量一致性測試過程中測試電壓可立即移開。

6.2.5 檢驗和測量樣品
在耐電壓的測試過程中，要使用漏電指示裝置以監控非正常放電和漏電現象。當有說明時，樣品將被檢測并且進行測量以決定絕緣耐電壓測試對指定操作特性的影響。當有如下現象：閃光 (表面放電)﹑火花(空氣放電)﹑損壞 (穿孔放電)或者漏電超過規定的最大值，所引起的非正常放電現象，表明測試失敗（即認為是不良品）。

6.2.6預防措施
這種承受電壓決不能做為連接器額定電壓使用。在內部質量一致性測試時尤其要小心使用承受電壓測試。即使過電勢對絕緣體的損害低于漏電對絕緣體的損害，但因此降低了它的安全指數。因此，不贊同對同一樣品重復使用測試電壓。假如隨后的測試電勢在測試中被規定，則建議以降低電勢來使測試成功。當使用交流電或直流電時，要注意測試電壓的隨意片刻的復發或高峰。直流電較交流電破壞性小，但兩者檢測設計和結構缺陷方面的能力是相同的，而后者常規定為使用電勢，因?yàn)楦邏航涣麟妱?shì)更易獲得。既然惡化是由于過多泄漏電流對電
子連接器的電參數或物理性產了負面影響，那么在耐電壓測試過程中，漏電應限制在最大值5毫安內。由于高壓電勢的使用，所以要采取適當?shù)念A(yù)防措施來保護測試人員及設備。

7.0 細節說明
下列細節將在詳細規格中說明﹔
(a) 特殊的準備或條件，如有要求 (見 4.0)；
(b) 測試電壓的數值 (見 6.2.2)；
    (1)對于內部質量一致性測試的測量電壓和持續時間，若與合格測試不同(見 4.3)。
(c) 電壓的性質 (交流或直流 )(見 6.2.2)；
(d) 對于質量合格測試的測試電壓的持續時間假如超過60秒(見 6.2.4)；
(e) 合適的測試電壓的測試點 (見 5.0)；
(f) 樣品測試電壓的連接方法，如果非常重要 (見 4.2)；
(g) 大氣壓 (見 6.2.1)；
(h) 樣品的檢測和測量 (見 6.2.5)－細節要求 (如果需要)；
(i) 6.1.5規定范圍之外的漏損電流；
(j) 測試樣品規定 (相配或不相配)(見 4.1)；
(k) 測試樣品的數目。

8.0 參考文件
數據窗體應包括：
(a) 測試標題；
(b) 樣品措述－包括固定裝置；
(c) 所用的測試儀器；
(d) 測試步驟；
(e) 評估和觀測；
(f) 測試日期和操作者姓名。

以上為電子連接器耐電壓測試方法的介紹，如果您有電子連接器產品需要做可靠性測試，或者辦理UL認證、TUV認證，請聯系廣東優科檢測工程師！
