車規級可調電阻又叫汽車級可調電阻和車用可調電阻，我們還可以把它看作AEC-Q200可調電阻來使用，因?yàn)樗挥型ㄟ^(guò)AEC-Q200檢測才能在汽車中使用，被動元件汽車級品質認證（AEC-Q200）需要每一個零件實現最高質量與可靠性乃至近乎零的失效率。
優科檢測認證是專業第三方AEC-Q200認證機構，實驗室具備AEC-Q200標準CNAS全項檢測資質和檢測能力，可提供車規級可調電阻AEC-Q200認證服務。

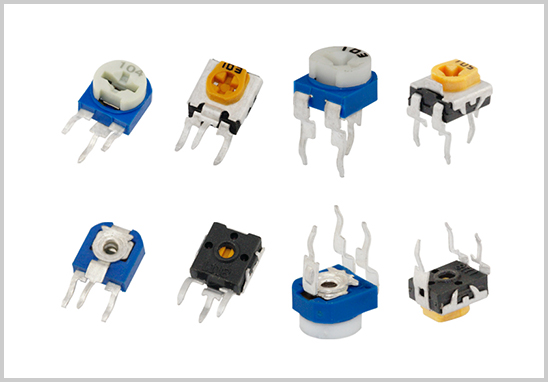

可調電阻也叫可變電阻，其英文為Rheostat，可調電阻是電阻的一類，可調電阻的電阻值的大小可以人為調節，以滿足電路的需要。
可調電阻按照電阻值的大小、調節的范圍、調節形式、制作工藝、制作材料、體積大小等等可分為許多不同的型號和類型，分為：電子元器件可調電阻，瓷盤可調電阻，貼片可調電阻，線繞可調電阻、滑動變阻器、電阻箱、電位器等等。
| TABLE 9 - TABLE OF METHODS REFERENCED TRIMMER CAPACITORS/RESISTORS 表9-可調電容器/電阻器參考方法 | |||
| Stress 應力方式 | NO. | Reference 測試方法 | Additional Requirements 附加要求 |
| Pre- and Post Stress Electrical Test 應力測試前后電氣測試 | 1 | User Spec. 用戶規格 | Test is performed except as specified in the applicable stress reference and the additional requirements in Table 9. 需進行測試，除了適用的應力測試標準和表9中的附加要求指定之外。 |
| High Temperature Exposure (Storage) 高溫存儲 | 3 | MIL-STD-202 Method 108 | 1000 hrs. at rated operating temperature (e.g. 85°C part can be stored for 1000 hrs. at 85°C and the same applies for 125°C). Unpowered. Measurement at 24±4 hours after test conclusion. 在額定工作溫度下放置器件1000小時（例如： 85℃的產品可以在85℃下存儲1000小時，同樣地也適用于125℃產品），不通電。 試驗結束后24±4小時內進行測試。 |
| Temperature Cycling 溫度循環 | 4 | JESD22 Method JA-104 | 1000 Cycles (-55°C to 85°C) Note: If 125°C part the 1000 cycles will be at that temperature rating. Measurement at 24±4 hours after test conclusion. 30min maximum dwell time at each temperature extreme. 1min. maximum transition time. 1000個循環（ -55℃到85℃）。注意：如果125℃的產品，1000個循環應在其溫度等級下進行。試驗結束后24±4小時內進行測試。每個溫度的停留時間不超過30分鐘，轉換時間不超過1分鐘。 |
| Biased Humidity 偏高濕度 | 7 | MIL-STD-202 Method 103 | 1000 hours 85°C/85%RH. Capacitive Trimmers - Rated Voltage Resistive Trimmers - 10% Rated Power. Measurement at 24±4 hours after test conclusion. 在溫度85℃，濕度85%的條件下放置1000小時?？烧{(diào)電容器-額定電壓；可調電阻器－10%額定功率。試驗結束后24±2小時內進行測試。 |
| Operational Life 工作壽命 | 8 | MIL-STD-202 Method 108 | 1000 hrs TA=85°C Note: If 125°C part it will be tested at that temperature. Rated Voltage for trimmer caps. Rated power at temperature for trimmer resistors. Measurement at 24±4 hours after test conclusion. 1000小時TA=85℃，注意：如果125℃的產品，應在其溫度下進行。對于可調電容器施加額定電壓，對于可調電阻器在溫度下施加額定功率。試驗結束后24±4小時內進行測試。 |
| External Visual 外觀 | 9 | MIL-STD-883 Method 2009 | Inspect device construction, marking and workmanship. Electrical test not required. 檢查器件結構，標識和工藝質量。不要求電氣測試。 |
| Physical Dimension 尺寸 | 10 | JESD22 Method JB-100 | Verify physical dimensions to the applicable device detail specification. Note: User(s) and Supplier spec. Electrical test not required. 按適用的器件詳細規格驗證物理尺寸。注意：用戶和供應商規格。不要求電氣測試。 |
| Terminal Strength (Leaded) 端子強度（引腳） | 11 | MIL-STD-202 Method 211 | Test leaded device lead integrity only. Conditions: A (227 g), C(227 g) 只進行引腳器件的引腳牢固性測試。條件： A (2.27克)， C (227克) |
| Resistance to Solvents 溶劑抵抗 | 12 | MIL-STD-202 Method 215 | Note: Add Aqueous wash chemical - OKEM Clean or equivalent. Do not use banned solvents. 注意：增加水洗清洗劑-OKEM清洗劑或其它相同的溶劑。不要使用禁止的溶劑。 |
| Mechanical Shock 機械沖擊 | 13 | MIL-STD-202 Method 213 | Figure 1 of Method 213 SMD: Condition F LEADED: Condition C 方法213圖表1，表面貼裝元件：條件F；引腳器件：條件C。 |
| Vibration 振動 | 14 | MIL-STD-202 Method 204 | 5 g's for 20 minutes, 12 cycles each of 3 orientations. Note: Use 8"X5" PCB .031" thick, 7 secure points on one long side and 2 secure points at corners of opposite sides. Parts mounted within 2" from any secure point. Test from 10-2000 Hz. 5克的力20分鐘，三個方向每個方向12個循環。注意：使用8"X5"印刷線路板，.031" 厚，在長的一邊有7個固定點，在對面的邊的角有2個固定點。產品在距離固定點2”內安裝。測試頻率從10-2000赫茲。 |
| Resistance to Soldering Heat 抗焊接熱 | 15 | MIL-STD-202 Method 210 | Condition B No pre-heat of samples. Note: Single Wave solder -Procedure 1 with solder within 1.5 mm of device body for Leaded. Procedure 1 except 230°C and immerse only to level to cover terminals for SMD. 條件B，樣品不進行預熱。注意：?jiǎn)我徊ǚ搴?引腳產品按程序1進行焊接，浸入器件本體的1.5mm的深度；表面貼裝元件按程序1進行焊接除了230℃及只浸到覆蓋端子。 |
| ESD 靜電放電 | 17 | AEC-Q200-002 or ISO/DIS10605 | |
| Solderability 可焊性 | 18 | J-STD-002 | For both Leaded & SMD. Electrical test not required. Magnification 50 X. Conditions: Leaded: Method A @ 235°C, category 3. SMD: a) Method B, 4 hrs @ 155°C dry heat @ 235°C b) Method B @ 215°C category 3. c) Method D category 3 @ 260°C. 用于引腳和表面貼裝元件，不需要電氣測試。放大倍數 50 倍。測試條件： 引腳產品：方法 A@235℃，類別 3。 表面貼裝元件： a) 方法 B, 4 小時@155℃干熱@235℃ b)方法B @215℃ 類別3。 c)方法D 類別3 @260℃ |
| Electrical Characterization 電氣特性 | 19 | User Spec. 用戶規格 | Parametrically test per lot and sample size requirements, summary to show Min, Max, Mean and Standard deviation at room as well as Min and Max operating temperatures. 按批次和樣品數量要求進行參數試驗，總結列出室溫下及最低，最高工作溫度下器件的最小值，最大值，平均值和標準偏差。 |
| Flammability 可燃性 | 20 | UL-94 | V-0 or V-1 are acceptable. Electrical test not required. V-0或V-1可接受。不需要電氣測試。 |
| Board Flex 板彎曲 | 21 | AEC Q200-005 | 60 sec minimum holding time. 至少60秒的支撐時間 |
| Terminal Strength (SMD) 端子強度（表面貼裝元件） | 22 | AEC Q200-006 | |
| Rotation Life 旋轉壽命 | 25 | MIL-STD-202 Method 206 | Condition A 條件A |
1. 前期咨詢：提供需委托檢測項目、測試條件或測試標準；
2. 評估報價：根據檢測要求、樣品規格及參數評估報價；
3. 填寫委托書：向優科發起檢測申請，填寫委托書（會有專人指導填寫）；
4. 付款及提供樣品資料：按照協定報價支付費用，按要求提供足夠數量的樣品及產品資料；
5. 安排檢測：按委托要求對產品進行檢測；
6. 出具報告：依據檢測數據出具報告，將報告、發票及樣品回寄客戶。
