廣東優科檢測是TUV授權的目擊測試實驗室，可提供IEC60384和IEC60252標準的安規電容TUV認證。接下來依據最新版的標準IEC 60384-14：2013介紹抑制電源電磁干擾用電容器（標準名稱為抑制電源電磁干擾用固定電容器）的分類及主要涉及TUV認證的測試項目，為相關企業辦理抑制電源電磁干擾用電容器TUV認證提供指引。

電容器介紹
抑制電源電磁干擾用固定電容器主要用于電氣和電子設備，并跨接到電源線，且電源線之間的電壓不超過1000V直流或交流有效值，或任一電源線與地之間的電壓不超過1000V直流或交流有效值，頻率不超過100Hz。其作用是降低電氣、電子設備或其他干擾源產生的電磁干擾。

1、電容器分類

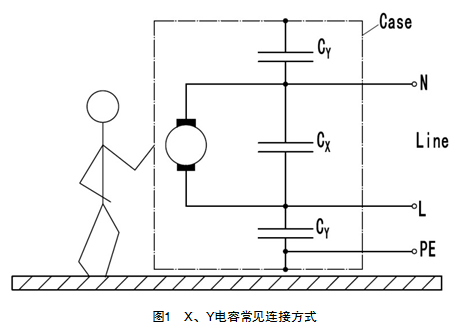

抑制電源電磁干擾用電容器一般分為兩類：X類電容器（capacitor of Class X）和Y類電容器（capacitor of Class Y），X類電容器一般跨接在電源線兩端，Y類電容器一般是跨接在電源線與地之間（見圖1）。所以無論是X類電容器還是Y類電容器都必須滿足TUV認證規則，尤其是Y類電容器還需要保證TUV認證中的人身安全。X類電容器和Y類電容器也因此常被稱為安規電容器。家用電器或其他電氣設備所采用的X類電容器和Y類電容都必須按照抑制電源電磁干擾用固定電容器的標準通過TUV認證測試。


1）X類電容器（capacitor of Class X）
X類電容器適用于在電容器失效時不會導致電擊危險的場合，如跨接電源線兩端。X類電容器按疊加到電源電壓上的峰值電壓（在使用中可能承受的）大小分為兩類：X1和X2（注：在最新版標準IEC 60384-14：2013中取消了X3類電容器）。這個脈沖電壓可以是由于外部線路受到雷擊而引起，也可以是由于開關使用電容器的設備而引起。跨接電源線之間的脈沖電壓相對于電源線與地線之間的脈沖電壓低，在依據標準對電容器進行耐久性試驗前，需要先對進行脈沖電壓測試。具體施加的峰值脈沖電壓值UP見表1。

表1  X類電容器分類

2）Y類電容器（capacitor of Class Y）
Y類電容器適用于在電容器失效時會導致電擊危險的場合，如跨接電源線與地之間，這就要求Y類電容器能夠承受更高的脈沖電壓。Y類電容器根據不同的應用分為Y1、Y2、Y4三類（注：在最新版標準IEC 60384-14：2013中取消了Y3類電容器）。同樣，在依據標準對電容器進行耐久性試驗前，需要先對進行脈沖電壓測試。具體施加的峰值脈沖電壓值UP見表2。

表2  Y類電容器分類

一個Y電容器可以跨接基本絕緣也可以跨接附加絕緣。如果用兩個Y2電容器或Y4電容器跨接基本絕緣和附加絕緣，則跨接的電容器應是相同的類別，具有相同的額定電壓及相同的額定電容值。

2、連接方式
抑制電源電磁干擾用固定電容器的連接方式有很多，以下是幾種常見的電源電磁干擾用電容器的結構模型。
1）兩引出端電容器 （two-terminal capacitor）

圖2是一種具有兩個引出端的抑制電磁干擾電容器，圖3是帶有串聯RC組件的抑制電源電磁干擾用電容器組件，這是一種電阻器與X類或Y類電容器串聯的功能組合。當內容不矛盾時，應將“電容器”理解為“電容器或RC組件”。

2）旁路電容器（by-pass capacitor）

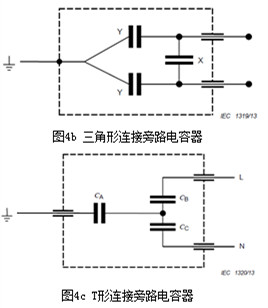

這是一種將電磁干擾電流旁路的電容器，有三種常用的連接形式：?jiǎn)尉€連接、T形連接和三角連接。單線連接的電容器應使電容器裝入一個接地的金屬外殼內，金屬外殼與電容器的一個引出端相連接，如圖4a所示。三角形連接的電容器由一個X類電容器和兩個Y2類電容器按圖4b所示的連接成三角形網絡。T形連接由CA、CB、CC三個電容器按圖4c所示的連接成T形網絡。三角形和T形在電氣上是等效的（星形-三角形轉換）。在T形連接中，X類電容器是由CB和CC串聯構成，Y類電容器是由CA和CB以及CA和CC構成。當T形連接電容器提交試驗，且規定電壓施加在X類電容器兩端，則電壓應施加在接相線引出端和接中線引出端之間。同樣，當規定電壓必須施加在Y類電容器兩端時，這時電壓應施加在接相線引出端與接中線引出端的連接點和接地引出端之間。

抑制電源電磁干擾用電容器TUV認證測試項目
1、耐電壓測試
耐電壓測試是X類和Y類電容器TUV認證的必測項目之一，主要是考察電容器在過電壓時能否經得住沖擊，X類和Y類電容器耐電壓測試的電壓值如表3所示。其測試條件分為直流試驗和交流試驗，其中交流電壓的條件為：50Hz或60Hz電壓，以不超過150 V/s的速率從零升高到試驗電壓，試驗時間從達到試驗電壓值時開始計算，在試驗結束時，試驗電壓應減少至接近零，并且電容器通過一個適當?shù)碾娮璺烹姟?/span>

表3  電容器耐電壓測試的測試電壓

2、耐久性測試

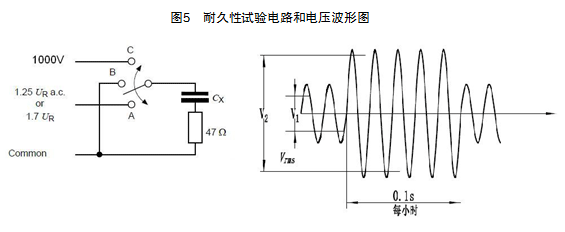

耐久性測試是在嚴酷的條件下考核電容器的壽命及容量變化情況。耐久性測試時，電容器在上限溫度和1.25UR（X2）或1.7UR的電壓下承受1000h的耐久性試驗，在試驗中每隔1h應將電壓升高到1000V（有效值），持續0.1s。該試驗應通過一個47Ω的電阻施加到每個電容器上，試驗電路和電壓波形如圖5所示。

3、自燃性試驗

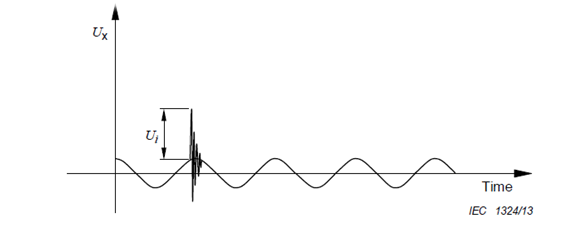

自燃性試驗也稱主動燃燒試驗，主要是電容器在受到疊加在基波交流電壓上的隨機非同步的高壓脈沖沖擊時能否自燃。試驗電壓波形如圖6所示。

其中，測試的基波交流電壓為電容器的額定電壓UR±5%，所施加的高壓脈沖的峰值Ui根據電容器的類別選定。對于Y2類電容器為5k%，X1類電容器為 4k%，X2類或Y4類電容器為2.5k%。每個電容器樣品共承受20測這樣電壓的沖擊。

除以上三項試驗，抑制電源電磁干擾用電容器涉及TUV認證的測試項目還有絕緣電阻、穩態濕熱、阻燃測試等。在此不一一贅述。通過以上的介紹可以看出，抑制電源電磁干擾用電容器的測試條件是非常嚴酷的，因此用于抑制電源電磁干擾用的電容器必須是專用的X類或Y類電容器，而且需要經過專業的測試，否則TUV認證將得不到保證。

結束語
抑制電源電磁干擾用電容器的作用是抑制來自于電氣、電子設備或其他干擾源產生的電磁干擾，被廣泛應用于一些家用電器、醫療設備、工業控制系統的電子線路中，除了要滿足抑制電源電磁干擾的作用，更要滿足電氣安全標準。因此在選用X、Y類電容器時要不僅要根據不同的應用場合選擇合適的類別，更要選擇通過TUV認證測試的帶有認證標志的電容器產品。
