目的：

本標準的目的是提供管理和技術上的要求，以及建立，實施和維護靜電放電控制方案的指導。

范圍：

本標準所適用于靜電放電敏感度大于等于人體模型的100伏和帶電模型200伏以及孤立35伏的電氣或電子零件、裝置和設備等制造、處理、組裝、安裝、包裝、標簽、服務、測試、檢驗或其他處理活動。

對于處理敏感度小于標準所示電壓的情況，仍然可以依照本標準設計的程序，只是可能需要額外的控制要素和技術要求限制的調整。

本標準不適用于電動引爆設備、易燃液體和粉末。

注：帶電器件模型電壓是基于減少可能產生場感應導致?lián)p壞的必要絕緣體的處理程序。

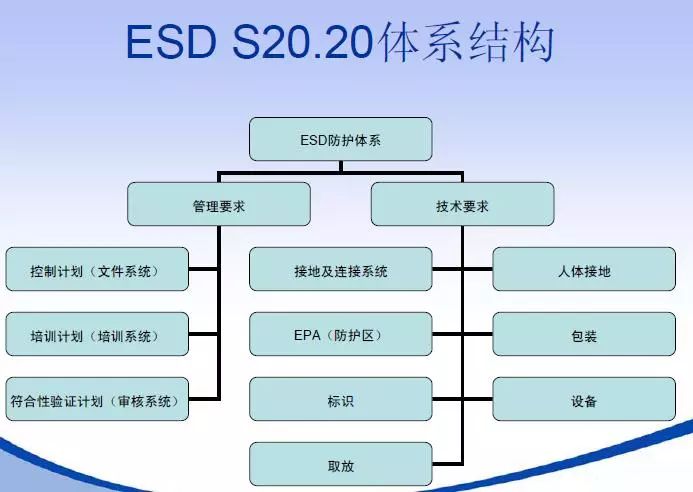

一、靜電放電控制方案

靜電放電控制方案應包括管理要求和技術要求。

根據這個方案，應記錄涉及的最敏感器件。按照本文件的要求，使用單位應建立，記錄，實施，維護以及核實方案的遵守情況。

靜電放電控制方案的指導原則

該方案的主要宗旨是要提供連續的靜電放電保護。靜電控制和保護需要將方案的要求，實施在設計、生產、檢查、測試、存貯、發貨、安裝、使用、維護、替換及維修等環節。

靜電放電控制方案管理要求

靜電放電控制方案計劃：

靜電放電控制方案計劃之要求

各單位應制定一個靜電放電控制方案計劃，將方案中的每一個要求都一一列出。這些要求是：計劃，培訓，符合驗證以及靜電放電控制方案計劃的技術要求。該計劃是實施和檢驗靜電放電控制方案的主要文件。其目標是成為一個與內部質量系統要求相符合的，充分實施和整合了的方案。

靜電放電控制方案計劃書（包括方案的各項要求）：

培訓

產品認可

符合性檢查

接地/等電位跨接系統

人員接地

EPA（防靜電工作區）要求

包裝要求

防靜電標識

計劃書應是實施和檢驗方案的指導性文件

培訓計劃

培訓計劃要求：

應對那些從事處理或接觸靜電放電敏感物件的工作人員提供初級和周期性的，有關靜電放電提示和預防的培訓。

培訓計劃應為工作人員定下靜電放電培訓類型和頻率。培訓計劃要將每次培訓的過程，記錄在個人培訓文件檔案中。

培訓的方法和具體技巧，由各單位選擇。被選擇的,還應包括一個客觀評價技術，以保證受訓人員理解并得到充分訓練。

培訓計劃指導原則：

員工的周期性靜電放電培訓，是方案中不可缺少的部分。

靜電放電培訓包括初級和周期性培訓，以加強方案的要求并根據學習到的經驗作出修改。

那些在檢討和審計中發現的缺點之修正及其方法，也應該是培訓過程的一部分。

培訓的要求應該與單位的處置靜電放電敏感零件、裝置及設備的流程同時建立起來。

認證計劃

認證計劃之要求：

認證計劃的建立，是要確保單位能夠達到靜電放電方案計劃的要求。正式的審計或驗證應根據認證計劃進行，該計劃要明確認證的要求，認證的次數。通過選用測試設備，來測量靜電放電方案計劃中的技術要求之特性。

認證計劃指導原則：

除了內部審計, 為確保與計劃中的要求相符合，還應進行外部審計(由提供靜電放電敏感物件的機構及供貨商來執行)。

按靜電放電方案之計劃中的技術要求，進行的例行檢查應包含在驗證中。

驗證檢查的頻率取決于控制對象的用途，它的耐久性及相關聯的失效風險。

靜電放電控制方案計劃技術要求

在建立靜電放電控制方案計劃過程中，所用到的關鍵的技術要求。

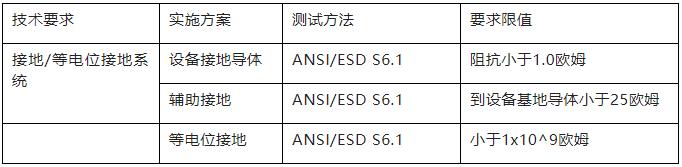

接地及等電位跨接系統

接地及等電位跨接系統要求

接地/等電位跨接系統應被使用，以保證靜電放電敏感物件、工作人員和所有其它導電體(如移動設備)，處在同樣的靜電電位。

接地及連接系統的指導原則

在大多數情況下, 第三條導線(綠色的)交流設備接地是接地的最優先選擇。

當?shù)谌龡l交流設備接地導線不能用到或不適用時, 工作人員應該通過腕帶或其它接地系統與靜電放電敏感物件的一個導電性組件相連，保證所有組件處在同樣電位。

人員接地

人員接地的要求

- 當處理靜電放電敏感物件時，所有人員應與接地點或?qū)Ｓ媒拥攸c(diǎn)相連接。

- 當員工坐在靜電放電保護工作臺前時應通過手腕帶與接地/等電位相連接。

- 對于站立操作，員工應通過手腕帶或滿足表格2要求的鞋/地面系統接地。采用服裝實現人員接地時，應在靜電放電控制程序記錄，服裝兩個袖口間應電氣連接，同時應滿足表格2定義的手腕帶電阻要求和表格3的接地靜電控制系統。

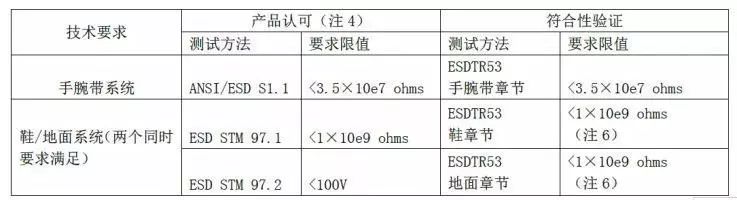

表格2  人員接地要求：

注：

- 產品認可一般在初始選擇靜電產品管理，可以使用產品規范復查、獨立實驗室評估或?qū)嶒?yàn)室評估任一方法。

- 適用采用本標準前控制鞋/地面系統（已安裝），后續符合性驗證記錄可做為產品認可的依據。

- 要求限值小于1x10的9次方歐姆是指允許最大值，使用者應記錄產品認可測量人體綜合峰值電壓小于100伏時的電阻值，并使用這些電阻做為符合性驗證。

人員接地的指導原則

- 在所有個案中，人員接地系統包括人、控制物及與接地點的連接。

- 紀錄表應該保存，以證實的工作人員己經測試過他們的個人接地裝置。

- 處理靜電放電敏感產品之前，工作人員應該檢查固定的監測儀器(當被使用時)以保證他們有效及能夠操作。另外, 固定的監測儀器應該定期地依照設計被檢查以保證其功能。

- 靜電放電防護地板，與批準的鞋類一同使用時, 也能在站立式操作中，用作腕帶系統之外的一個選擇。鞋類包括腳接地器，鞋子或短襪。

- 當設備接地或輔助接地系統不能使用時, 互相連接或電氣連接(到專用接地)也能被使用。

EPA（防靜電工作區）

- 應在EPA中，處理沒有防靜電覆蓋或包裝的靜電放電敏感零件, 裝置和設備。

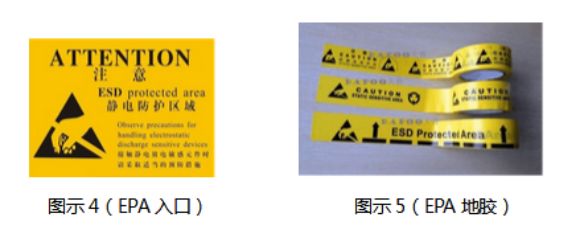

- 表明EPA的警告標志應張貼在工作人員進入保護區域的入口之前，并且能清晰可見。

- EPA可以是一個工作臺、一個房間、也可以是整個建筑物。

- 在非保護的區域，靜電放電敏感物件應使用防護靜電包裝。

- 只有經過靜電放電培訓的人員，才能進入保護區域，未經培訓人員應由培訓過的人員陪同。

- 所有非必要的絕緣體, 譬如那些塑料或紙制的(如咖啡杯子，食物封包和個人物品)必須從工作臺取走。

- 為避免場感應CDM模型對器件造成影響，對于必須使用的絕緣材料，可用離子風機或其它緩和電荷積累的技術，中和操作過程中絕緣體上的靜電(如靜電放電敏感機件零件、零件載體和專業工具)。

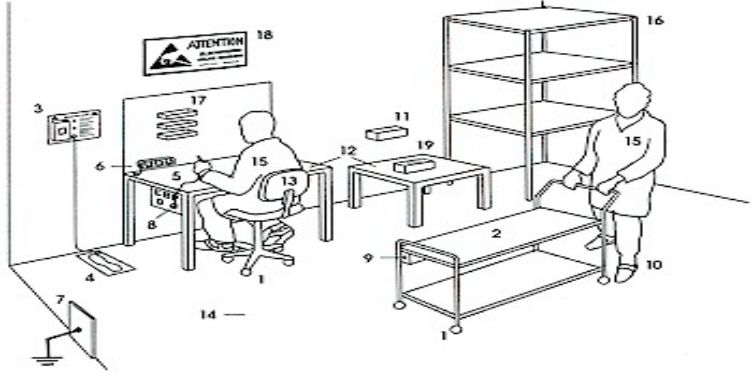

1—靜電接地的輪子，2—接地的工作表面，3—腕帶試驗器，4—鞋襪試驗器，5—腕帶接線和腕帶，6—接地線，7—靜電放電接大地裝置，8—靜電地，9-—接地連接點，10—腳跟帶，11—消電器，12—靜電泄漏工作面，13—帶接地腳和靠墊的椅子，14—防靜電地板，15—防靜電工作服，16—能夠靜電接地的儲物架，17—能夠接地的物品架，18—防護工作區警示標記，19－機器設備

防靜電工作區設置的指導原則

- 保護區域也許是一個工作臺(固定或移動式的)，實驗室，房間，大廈或任何其它具有預先指定邊界的，包含限制靜電位的材料和設備的區域。

- 在靜電放電控制方案中，濕度控制也是一個關鍵要素。當濕度減少時，靜電的產生和積累的傾向相對增加。

- 所有必要的絕緣體，如果帶有超出二千伏特的電場，應該與靜電放電敏感物件保持至少十二英寸的距離。

- 二千伏特是指，在測量位置處測得的電場值，它并不直接地與這個物件的電位有關。靜電場的準確的測量，要求該測量的操作人員必須熟悉測量器材的操作。

- 多數手持的計量器，要求在與物體有一固定的距離下取讀數。儀器制造商通常指定待測物體的最小的尺寸。

如果過程必要的絕緣體距離靜電放電敏感件小于30厘米時場強超過2000伏/英尺應采取下列步驟：

a.分離絕緣體與靜電放電敏感器件超過30厘米（12英尺）

b.使用電離或其他電荷消除技術中和電荷

如果過程必要的絕緣體距離靜電放電敏感件小于2.5厘米時場強超過125伏/英尺應采取下列步驟：

a.分離絕緣體與靜電放電敏感器件超過2.5厘米（1英尺）

b.使用電離或其他電荷消除技術中和電荷

注：靜電場的精確測量需要測量人員對設備操作非常熟悉，大多數掌上型場強計要求在距離被測物體的一個固定距離下讀取數值，為了得到精確的測量，這些場強計還規定被測物體的最小的尺寸。

孤立導體CDM模型

建立靜電放電控制方案，如果一個不能接地或等電位連接的導體接觸靜電放電 敏感件時，這個過程應確保導體和靜電放電敏感件之間電勢差小于35伏。

可以通過使用非接觸式靜電電壓計或高阻接觸式靜電電壓計量靜電放電敏感件和 導體來完成。

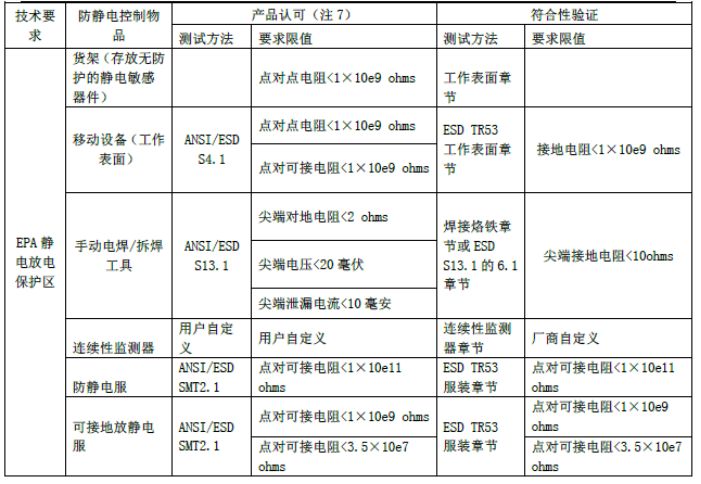

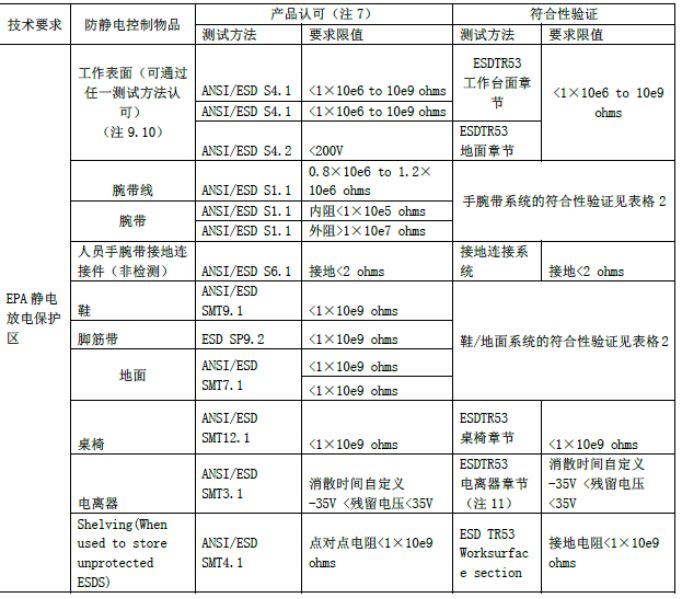

EPA保護區參數控制

注：

- 標準有多種電阻測試方法時，限值適用所有方法。

- 工作表面電壓為無防護的靜電敏感件放罝的任何表面。

- 由于工作表面的應用廣泛性和多樣化，特殊需求很難確定，如果有 CDM失效，應考慮點對點電阻對地接地點電阻值低于lX10e6 ohms。

- 電離器定期測試附加信息查ANSI/ESD SP3.3。

包裝

組織應根據ANSI/ESD S541定義靜電放電保護區內和外的靜電放電保護包裝要求，或者按照合同、采購訂單、圖紙或者其他文件滿足客戶要求（加強要求）

注：當靜電放電敏感件放罝在包裝材料進行處理，包裝材料將作為工作表面，應按工作要求接地（明確包裝材料作工作表面情形）

標識

靜電放電敏感裝置和設備

靜電放電敏感裝置和包含靜電放電敏感零件及裝置的設備，應該標記著小心靜電放電的警告標志，該標志應位于設備上，操作人員容易看得見的位置。此外，當一個靜電放電敏感裝置被組合到下一個比較高級的裝置時，該標志也應該位于明顯易見的位置。

交流電動工具

- 交流電動工具的工作部件，應該能提供一個導電接地途徑。類似焊接電烙鐵的新式通電手持工具，從焊頭到接地的電阻應小于2.0 歐姆。

電池作動力和氣體作動力的手持工具

- 電池作動和氣體作動手持工具，當被拿著時，應該有小于1 x 1012 歐姆的接地電阻。

自動化取放機

- 自動化取放機上，無論是在靜止或是移動狀態，都應給所有導電材料或消電材料制成的組件，提供一個連續的導電接地通路。

- 這種設備，應該將被取放的靜電放電敏感物件所產生的電荷減到最小。

- 在組件的取放途中，必須采用絕緣材料的零件時，這些零件需精心設計，使得在被取放元組件上，產生的電場和電荷最小。

取放

取放流程的要求

- 防靜電的取放流程，應被建立，存檔及實施。在所有區域，只要有手工或機器取放靜電放電敏感物件的制程，就必須有防靜電的取放流程。在防護覆蓋物或包裝之外的靜電放電敏感物件，只能在被保護區域中取放。

取放流程的指導原則

- 取放流程應該指出所有的操作以及，在保護和非保護區內，靜電放電敏感物件將被取放的位置。

二、靜電放電控制方案計劃指導原則

該計劃應對方案的適用范圍，任務，行動以及為防護靜電放電敏感達到或超過一定具體程度的對象，所采用的必要措施進行描述。

明確單位內部的任務和行動之責任。列出那些在方案中應用的指導性和支持性文件。

該計劃還應列出，方案中所應用的靜電放電防護材料和設備的具體種類。

一個實用的計劃的一個主要要素就是對零件，裝置，及設備的靜電放電敏感性和防護水平的評估。

建立靜電放電敏感度的通用方法是，從三種用于描述靜電放電特性的放電模型中，即人體模型(HBM)，機器模型(MM)，帶電器件模型(CDM) ，選用一種或多種模型。選擇具體的靜電放電控制流程或材料，取決于計劃的制定者，同時也取決于對危險的評估和零件，裝置及設備的靜電放電敏感度。

該計劃還應保證，靜電放電敏感物件的供貨商和本單位，根據本標準建立和實施一個靜電放電控制方案。
