亚洲中文字慕一二三区-风流老太婆大BBWBBWHD视-尼斯拉格真实户外大胆露出-国产亚洲精品一品区99热

鹽霧測(cè)試的目的是什么，為什么要做鹽霧測(cè)試？廣東優(yōu)科檢測(cè)將為您解答。

鹽霧測(cè)試是一種什么測(cè)試呢，我們都知道，鹽霧腐蝕是一種常見(jiàn)和破壞性強(qiáng)的大氣腐蝕，如果在天然暴露環(huán)境下對(duì)某產(chǎn)品樣品進(jìn)行試驗(yàn)，待其腐蝕可能要1年，而在人工模擬鹽霧環(huán)境條件下試驗(yàn)也就是進(jìn)行鹽霧測(cè)試，只要24小時(shí)，即可得到相似的結(jié)果。

鹽霧測(cè)試的目的是什么？

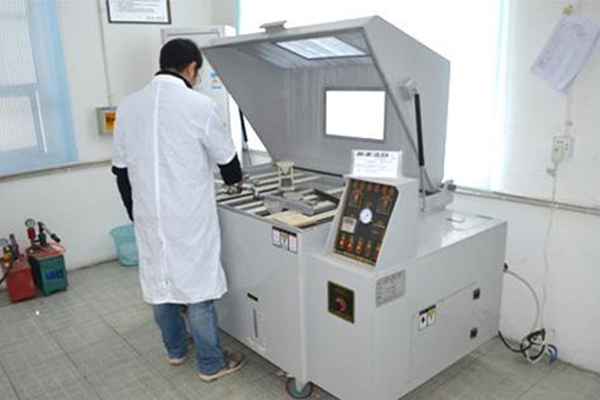

鹽霧試驗(yàn)是考核金屬產(chǎn)品抗鹽霧腐蝕能力的重要方法，實(shí)驗(yàn)室的鹽霧試驗(yàn)主要是在實(shí)驗(yàn)室中利用試驗(yàn)箱模擬產(chǎn)品的實(shí)際應(yīng)用環(huán)境，以評(píng)估產(chǎn)品、材料的耐腐蝕性能。

鹽霧測(cè)試連續(xù)霧化的時(shí)間

各類型材質(zhì)鍍層連續(xù)霧化的時(shí)間表如下：

鹽霧試驗(yàn)的影響因素

1.試驗(yàn)溫濕度

金屬腐蝕的臨界相對(duì)濕度大約為70%。當(dāng)相對(duì)濕度達(dá)到或超過(guò)這個(gè)臨界濕度時(shí)，鹽將潮解而形成導(dǎo)電性能良好的電解液。當(dāng)相對(duì)濕度降低，鹽溶液濃度將增加直至析岀結(jié)晶鹽，腐蝕速度相應(yīng)降低。溫度升高，分子運(yùn)動(dòng)加劇，高鹽霧腐蝕速度越快。國(guó)際電工委員會(huì)指岀：溫度每升高10°℃，腐蝕速度提高2~3倍，電解質(zhì)的導(dǎo)電率增加10~20%。對(duì)于中性鹽霧試驗(yàn)，一般認(rèn)為試驗(yàn)溫度選在35°C較為恰當(dāng)。

2.溶液的濃度

濃度在5%以下時(shí)，鋼、鎳、黃銅的腐蝕速度隨濃度的增加而增加；當(dāng)濃度大于5%時(shí)，這些金屬的腐蝕速度卻隨著濃度的增加而下降。這是因?yàn)?，在低濃度范圍?nèi)，氧含量隨鹽濃度的增加而增加；當(dāng)鹽濃度增加到5%時(shí)，氧含量達(dá)到相對(duì)的飽和，如果鹽濃度繼續(xù)增加，氧含量則相應(yīng)下降。氧含量下降，氧的去極化能力也下降即腐蝕作用減弱。對(duì)于鋅、鎘、銅等金屬，腐蝕速度卻始終隨著鹽溶液濃度的增加而增加。

3.樣品的放置角度

鹽霧的沉降方向是接近垂直方向的，樣品水平放置時(shí)，它的投影面積最大，樣品表面承受的鹽霧量也最多，因此腐蝕嚴(yán)重。

4.PH值

PH值越低，溶液中氫離子濃度越高，酸性越腐蝕性也越強(qiáng)。中性鹽霙試驗(yàn)pH值為6.5~7.2，由于受到環(huán)境因素的影響，鹽溶液的pH值會(huì)發(fā)生變化。為此國(guó)內(nèi)外的鹽試驗(yàn)標(biāo)準(zhǔn)對(duì)鹽溶液的pH值范圍都作了規(guī)定，并提出穩(wěn)定試驗(yàn)過(guò)程中鹽溶液pH值的辦法，以提高鹽霧試驗(yàn)結(jié)果的重現(xiàn)性。

5.鹽霧沉降量和噴霧方式

鹽霧顆粒越細(xì)，所形成的表面積越大，被吸附的氧量越多，腐蝕性也越強(qiáng)。傳統(tǒng)的噴霧方法包括氣壓噴射法和噴塔法，最明顯的缺點(diǎn)是鹽霧沉降量均勻性較差，鹽霧顆粒直徑較大。不同的噴霧方法對(duì)鹽溶液的pH值也會(huì)產(chǎn)生影響。

相信您已經(jīng)了解了鹽霧測(cè)試的目的是什么，廣東優(yōu)科檢測(cè)已獲得CNAS和CMA資質(zhì)認(rèn)可，并擁有獨(dú)立檢測(cè)實(shí)驗(yàn)室，可提供鹽霧測(cè)試等環(huán)境可靠性檢測(cè)服務(wù)，并出具CNAS檢測(cè)報(bào)告，我們竭誠(chéng)為您服務(wù)！
