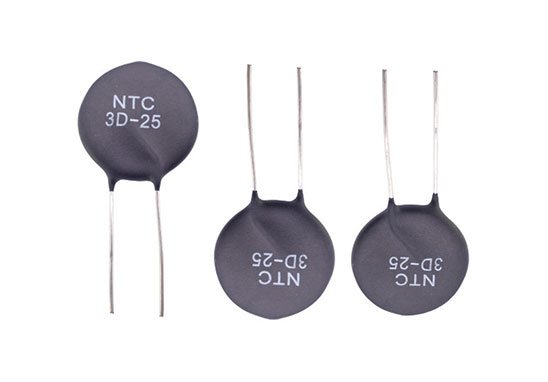

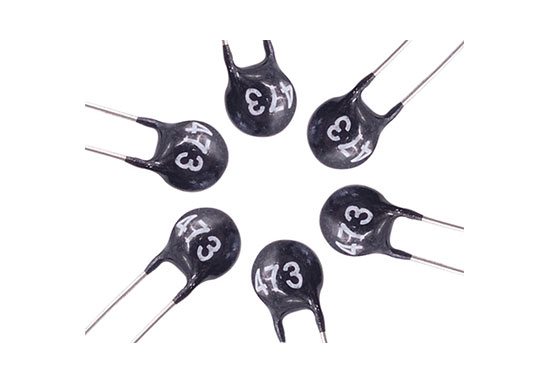

熱敏電阻是熱敏器件，受所有熱能源的影響。它們受環境溫度、自熱、傳導熱、熱輻射和太陽輻射等的影響。適當?shù)臏y試設置圍繞著對這些影響進行充分控制，并將其影響量化或最小化。需要關注三個基本方面：溫控測試槽的穩定性、獨立溫度指示器的準確性以及測試本身對熱敏電阻的干擾影響。

常規

關于熱敏電阻最基本的問題是“它在給定溫度下的電阻是多少？”熱敏電阻通常浸入精確控制溫度的液體浴中，然后測量其電阻。通常不使用氣室，因為它們極難穩定和控制。應如何精確控制浴溫？

假設 5% 的熱敏電阻在 25°C 的曲線上需要電阻。 α 為 4.4%/C。 5% 電阻容差轉換為等效溫度容差。

5% 除以 4.4% / C° = 1.2 C°

根據經驗，浴槽誤差不應大于大約 0.1 C° 的十分之一。如果熱敏電阻的溫度容差規定為 0.02 C°，則浴槽必須能夠承受 0.02 C°。

應該注意的是，恰好在 5% 限值的熱敏電阻可能會因浴槽誤差而被誤報為 5.5%。在 0.2C° 的例子中，它可能被誤表示為 0.22C°。當然，浴槽誤差有時也可能使熱敏電阻看起來更有利。如果這是不可接受的，可以做兩件事之一。要么必須將浴槽控制到更可接受的精度，要么必須有測量時實際浴槽溫度的校正因子。為了校正溫度，使用 alpha 將誤差轉換為等效電阻，并根據需要從原始電阻讀數中添加或減去。

溫度校正可能有其自身的缺陷。所有受控熱系統中的溫度都傾向于在稱為系統帶寬的狹窄溫度范圍內漂移或循環。它也可能被稱為“沐浴秋千”。為了盡量減少這種影響，操作員可以等到溫度恰好達到所需的確切溫度，然后快速讀取電阻讀數。如果溫度在一兩分鐘內的波動不超過十分之一度，這可能是一種有效的方法。

但是，有兩個注意事項。首先，獨立溫度指示器和被測熱敏電阻具有相似的結構尺寸、材料和熱質量。否則，兩個設備將不會相互跟蹤或跟蹤。更大或更重的設備在溫度上會滯后。第二點是溫度波動趨于呈正弦曲線，平均值以所需的測試溫度為中心。結果是，雖然電阻讀數顯然是在所需的確切溫度下讀取的，但它也是循環中變化率最快的點，作為參考，如果允許在一個方向（到邊緣之一）擺動到其全范圍的系統帶寬）那么這將是最穩定的點。事實上，有一段時間，變化率幾乎為零，但距離所需溫度最遠。

液體介質

如果被測熱敏電阻和獨立溫度傳感器都在保護外殼中，則可以使用水。如果熱敏電阻是裸露的或有裸露的引線，則必須使用不導電的液體，例如礦物油精或油。

在高溫領域，有一些注意事項。油類會產生煙霧，應配備通風櫥和電源通風系統。它們會閃燃和燃燒，因此應在低于閃點或制造商建議的情況下使用。高品質的熱油可能對人員構成危險，因此必須使用固定裝置或防濺罩防止或盡量減少飛濺和溢出。

硅油也可用作浴液，但通常避免在電氣設備周圍使用。油似乎會蠕動或以蒸氣形式進入不需要的地方，例如開關和繼電器觸點。觸點工作時通常發生的輕微電弧會分解油，在觸點表面留下二氧化硅。由此產生的白色殘留物是不導電的，可防止觸點閉合和神秘的設備故障。

獨立溫度傳感器

溫度浴必須包含一個準確的溫度指示器。在客戶測試點進行工廠校準的熱敏電阻通常是最好的傳感器。也可以使用鉑電阻燈泡 (RTD)，但也必須進行校準。熱敏電阻具有更高的 alphas 和更理想的更高電阻值的選擇，易于使用。他們的熱敏電阻具有更高的電阻值，可最大限度地減少引線誤差。熱敏電阻的較高 alpha 值也非常重要。熱敏電阻的 1% 讀數誤差僅相當于 0.05°C 的溫度誤差。相反，鉑電阻燈泡上 0.1% 的讀數會轉化為 3°C 的溫度誤差。熱電偶一般不具備作為參考的精度和穩定性。

自熱

為了獲得最高信號，最好在考慮中的熱敏電阻上放置“高”測試電壓。允許的電壓量取決于耗散常數和測試溫度下的電阻。

示例：當施加 2 伏電壓時，α 為 4.4%/C° 且耗散常數為 1 毫瓦/度的 10K 熱敏電阻由于自熱而導致的溫升是多少？

W = E2 / R 或 mW = E2 /K ohms

mW = 22 / 10 = .4Mw

溫度上升 = 功率 / 耗散常數 = .4 / 1 = .4 C° 上升

對于大多數用途來說，這是一個太大的錯誤。將電壓降低到 1 伏仍然會產生 0.1 C° 的誤差。進一步降低到 0.5 伏只會產生 0.025°C 的誤差，這在大多數情況下是可以接受的。請注意，隨著電壓降低，相應的溫升會迅速下降。

從普通商用數字萬用表 (DMM) 提供給熱敏電阻的電流可能很大。有關預期儀表范圍，請咨詢 DMM 制造商的規范。

示例：通過與上述相同的 10 K 熱敏電阻的 100 微安 (100 uA) 的功耗和由此產生的溫升是多少？

W = 12 * R

W = (100 * 106)2 * (10,000) = .1mW

.1mW 相當于 1 C° 上升。這太多了，必須尋求替代方案。 DMM 是一種過于方便和準確的儀器，不能很快放棄。根據特殊訂單，一些儀器制造商可以將電流設置為較低水平。在耗散常數高一個數量級的較大熱敏電阻或探頭組件上，由 DMM 電流引起的溫升可能可以忽略不計。

玻璃溫度計

典型的實驗室玻璃溫度計不適合熱敏電阻測試槽通常要求的精度。帶有 10 英寸刻度的 0°C 至 200°C 溫度計每 0.050 英寸或小于 16 英寸會有一個度數標記。半度標記大約是一英寸的三十秒，沒有什么更實用的了?？勺x性和準確性不能超過 0.25 C° 的一半。擴展刻度溫度計在一定程度上提高了可讀性，但仍不能提供所需的精度和準確度。

常見的實驗室溫度計通常是三英寸浸入式，更精確的類型是完全浸入式（浸入至少達到讀數水平）?，F(xiàn)在，為了盡量減少浴槽中溫度梯度的影響，被測熱敏電阻和溫度計燈泡必須相鄰。如果溫度計燈泡在浴缸表面以下 10 英寸左右，這至少是不方便的。玻璃溫度計也需要定期校準檢查，因為如果暴露在其溫度上限，特別是長時間暴露，玻璃會“冷流”。

溫度梯度

必須最大限度地減少溫度梯度和波動，以獲得最佳讀數精度和可重復性。從這里可以更容易地指出熱系統不良的問題，例如熱板上的大燒杯。最熱點將位于底部表面的中間，遠離較冷的一側。最冷的區域?qū)⑹强拷嗇y的頂面。這里有蒸發冷卻、對流冷卻，以及從液面上方燒杯邊緣的一些散熱。

添加電機驅動是一項重大改進，但應該是螺旋槳式并巧妙驅動以實現最佳混合。

下一個重大改進來自于側面絕緣和添加絕緣蓋。這看起來很直觀，因為它極大地減少了蒸發和對流冷卻，從而減少了冷點。不太明顯的是需要較少的補充熱量的好處。加熱器本質上是溫度梯度的最大貢獻者。只有在加熱器和浴液之間存在較大溫差時，它才能注入所需的熱量。較小的熱量需求導致加熱器和液體之間的溫差較小。這轉化為較低的熱點和較低的梯度。

應仔細選擇溫度指示傳感器的位置。溫度曲線可以在垂直平面和水平面上運行，以確定最穩定的區域。這不一定在幾何中心。它更有可能離加熱器很遠，在葉輪的下游，遠離側壁，通常離頂面三英寸左右。被測熱敏電阻不僅位于同一區域，而且與指示溫度傳感器處于完全相同的深度，并盡可能接近它。

在尋求百分之一度的溫度梯度的情況下，本土設計通常令人失望。在浴槽幾何形狀、加熱器幾何形狀和放置、絕緣、油循環和溫度控制等方面有太多微妙的方面。哪些最好留給專業供應商。

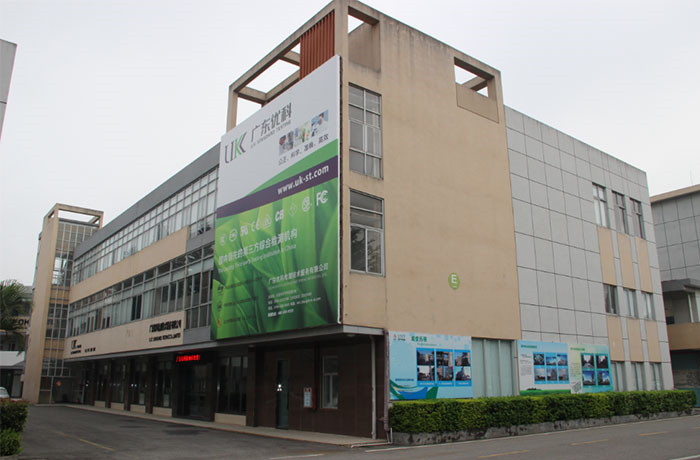

廣東優科檢測是專業第三方電子元器件檢測認證機構，實驗室具備UL 1434、IEC 60539-1、EN 60539、GB/T 6663.1等標準檢測資質和檢測能力，可提供NTC熱敏電阻UL認證、TUV認證、CQC認證、委托測試及技術咨詢服務。
